一、用途

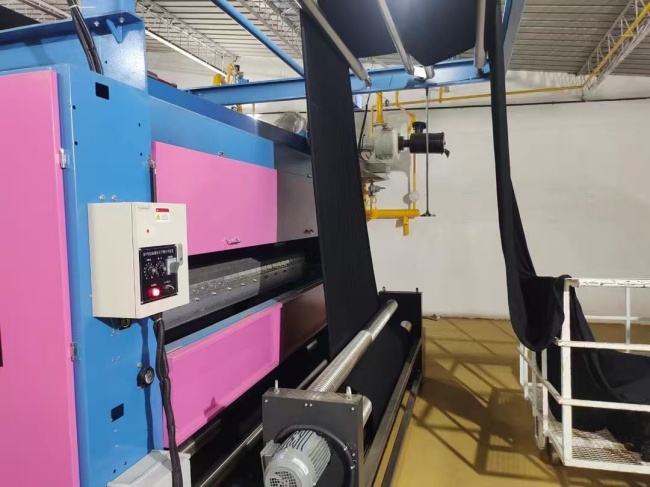

本红外线对中主要用于染整行业的定型机、烧毛机、印花机、水洗机、丝光机等各类机台的进布处。它能使织物完全展开,并能快速纠正织物的偏移,保持织物的位置稳定。与传统的电动吸边器、气动吸边器相比,对轻薄织物及易卷边织物的展边对中效果尤其显著,且具有运行可靠,动作灵敏,操作简单,维修方便的优点，使用该设备替代普通吸边器，可大大改善进布对中效果，为提高产品质量提供了保障。
二、结构特点

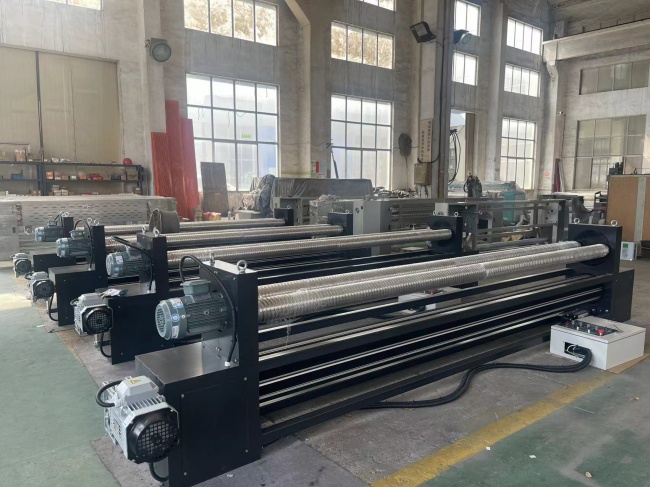

本设备由左右箱体、展幅辊、检测器、校正辊以及电器箱等组成。
展幅部分包括三支不锈钢螺纹开幅辊,包角调节装置,及电机传动装置。开幅辊旋转方向与织物运行方向相反，通过包角调节装置能根据不同品种调整织物张力大小，达到快速去除折叠使织物完全展开的目的，校正辊表面包覆橡胶颗粒带,具有良好的纠偏作用。
对中检测器采用异型铝型材外套高强度透明高聚酯管,两端固定支架为铝合金加工而成，并有可靠的密封件连接,提高了对机台环境的适应能力。检测元件为进口产品，由于采用光电信号检测、传输新技术，分辨率高，抗干扰强，基本不受可见光影响。工作时，进布织物放在发射和接受两保护管空隙内。当织物中心位置偏离中心轴时，通过信号检测和处理，驱动电磁阀工作，纠偏辊由工作缸推动而作快速摆动，使织物中心又回到原中心位置处，即达到纠偏校正的功能。
三、型号及技术参数：
1、产品型号及规格
规格 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | 3200 | 3400 |
适用门幅 | 600-1800 | 700-2000 | 850-2200 | 950-2400 | 1100-2600 | 1300-2800 | 1400-3000 | 1550-3200 | 1700-3400 |
2、电源 三相380V，功率不超过1.5Kw。
3、开幅辊转速：500转/分；直径：100mm。
4、环境要求
海拔低于1000米。
环境温度 –10～ 50摄氏度。
环境湿度 20～90％ＲＨ无凝露。
5．对中动作灵敏度 ± 5 mm。
